液压作动器之单双作用增压缸

单作用增压缸的工作原理是怎样的？

增压缸又叫增压器，其作用是将液体压力放大，相当于电路中的升压变压器。 单作用增压缸的结构原理如图3-15所示，它由一个双作用缸和一个单作用缸组合而成。若不考虑摩擦损失，增压器的放大倍数（增压比）等于两个活塞的有效作用面积SA与SC之比。

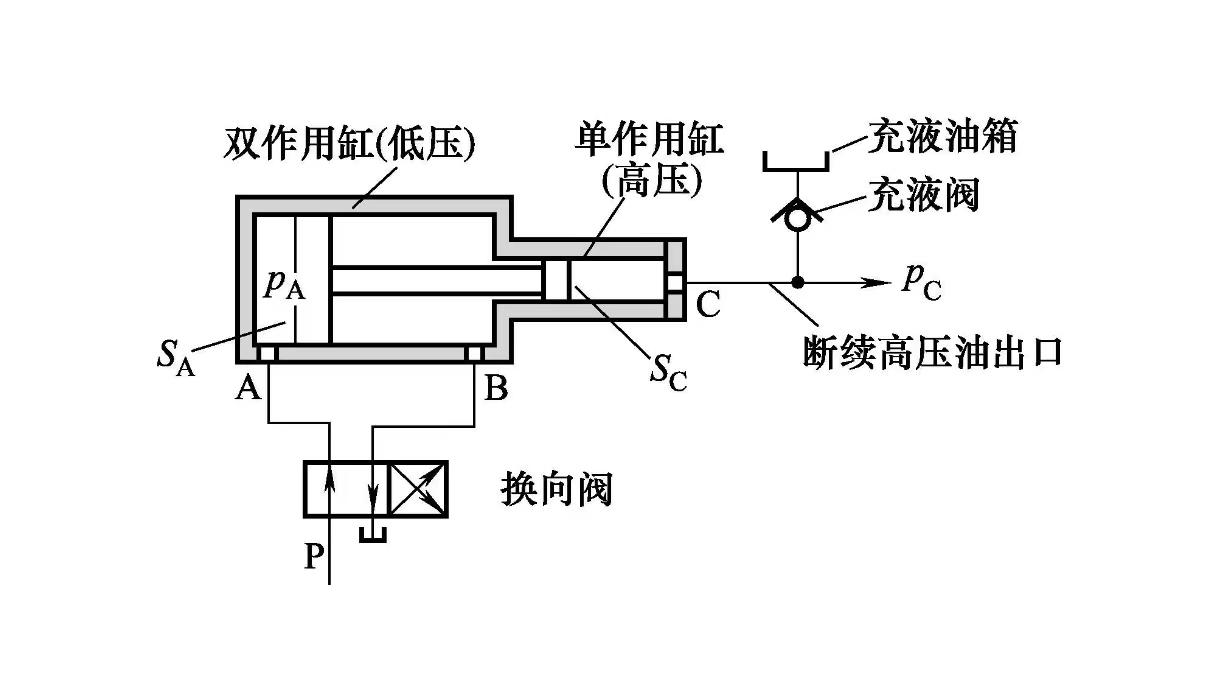

图3-15 单作用增压缸原理 如图所示，当A口进压力油（pA），B口回油，组合活塞右行，从C口流出增压（压力为pC）油，此时充液阀关闭；当换向阀右位工作，B口进油，A口回油，组合活塞左行，C腔压力下降，使充液阀打开，从C口补油进单作用缸，此时无高压油输出。增压比i可按下式推导： 由SApA=SCpC⇒pC=pASA/SC=pAi 因面积SA>SC，所以i>1，能将压力pA放大为pC。

双作用增压缸的工作原理是怎样的？

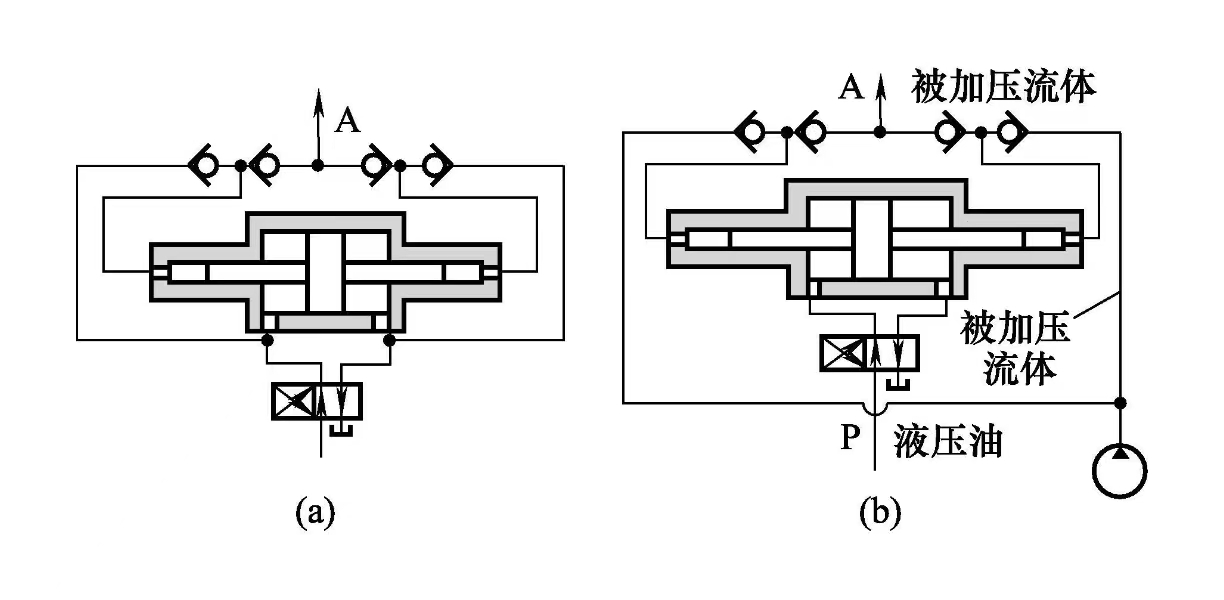

上述单作用增压器输出的增压后的压力油是断续的，为了获得连续的高压油的输出，可采用双作用增压缸。 双作用增压缸的工作原理如图3-16所示，双作用增压缸由一个双作用缸和左右两个单作用缸组成。当图中换向阀不停地反复换向时，中间的双作用缸也连续左右往复运动，左右两个单作用缸也随之运动。其中一个吸入液体，一个排出增压后的液体，通过四个单向阀的配油，可连续从A输出经增压后的高压液体。图3-16（a）是低压缸与高压缸使用相同液体的情况，图3-16（b）为低压缸与高压缸使用不同液体的情况。

图3-16 双作用增压缸原理
