液压缸维修之缓冲液压缸

什么叫固定缓冲式液压缸？结构原理与图形符号是什么？

缸缓冲不可调节，叫固定缓冲式液压缸。其结构原理与图形符号如图3-4所示，当从A口进压力油、B口回油时，活塞向右运动。接近右端时，缓冲柱塞进入后缸盖孔内，回油只能经三角节流槽回油，开口逐渐变小，回油速度逐渐降低而产生缓冲作用。反向运动时，则利用带锥面的缓冲套使活塞逐渐减速，达到缓冲效果。

图3-4 固定缓冲式液压缸

什么叫可调缓冲式液压缸？结构原理与图形符号是什么？

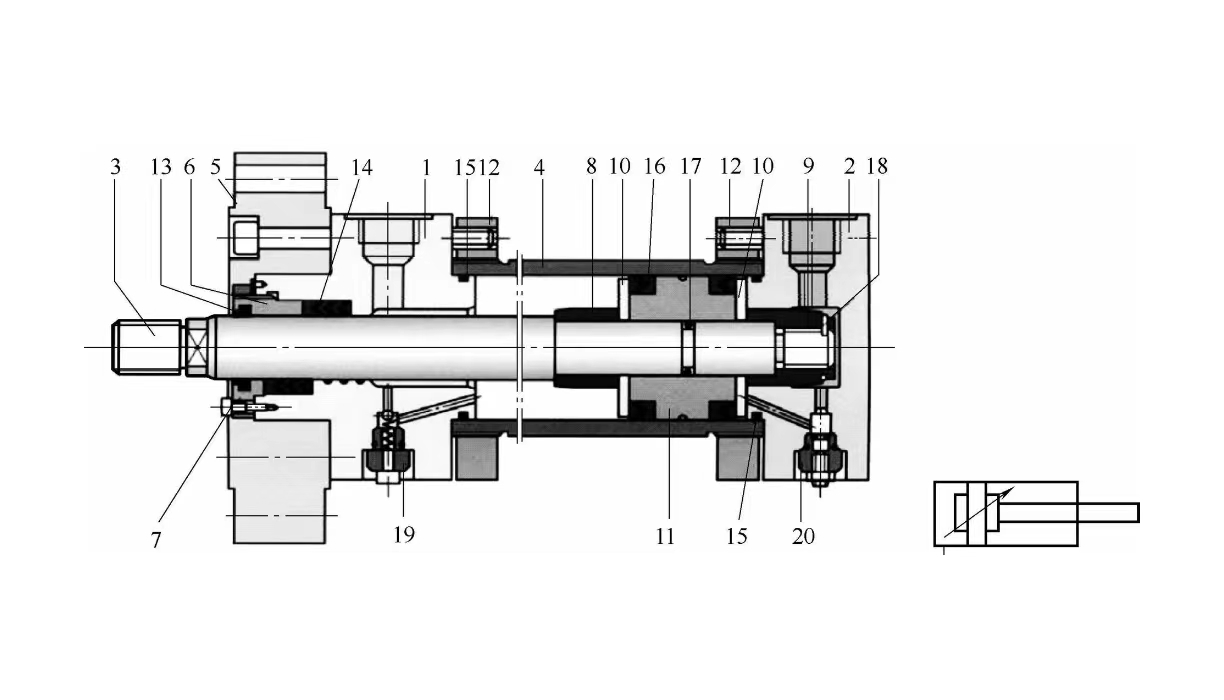

可调节缓冲速度的缓冲式液压缸叫可调缓冲式液压缸。其结构原理与图形符号如图3-5所示，与上述固定缓冲式液压缸不同的是：在缓冲环进入缸盖后，回油只能由缸两端的节流阀通油，实现缓冲。而且两端的节流阀可调节开口大小，叫可调缓冲，两端均有放气单向阀放气。

图3-5 可调缓冲式液压缸

1—缸盖；2—缸底；3—柱塞杆；4—缸体；5、12—法兰；6—导向套；7—端盖；8、9—缓冲套；10—碟形挡圈；11—柱塞；13—防尘圈；14—套杆密封；15、17—O形密封圈；16—柱塞密封（A型）；18—弹簧锁定垫圈；19—带排气的单向阀；20—节流阀

什么叫柱塞式液压缸？结构原理与图形符号是什么？

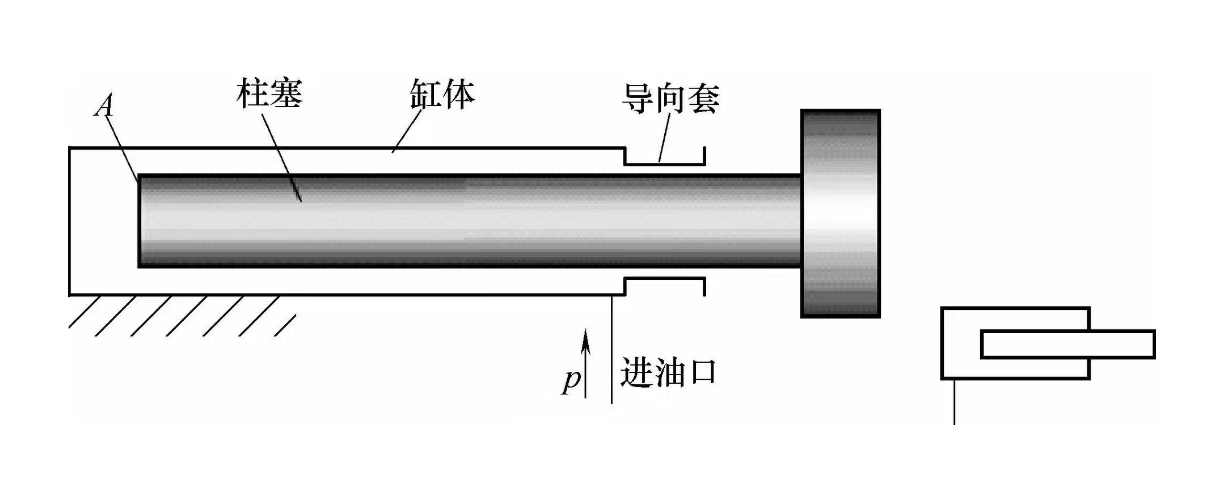

只有柱塞而无活塞、活塞杆的液压缸叫柱塞式液压缸。其结构原理与图形符号如图3-6所示，压力油p从油口进入缸筒时，柱塞端面A上受液压力作用向右运动， 反方向（向左）的运动要依靠外力（如重力）来实现。

图3-6 柱塞式液压缸
